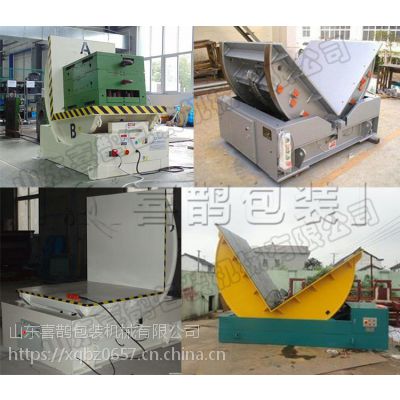

90度翻转机是一种辅助包装运输作业的翻转机械，主要用于一些料卷和模具货物的90度翻转机，像一些钢卷，铝卷

纸卷，还有一些模具，非标的货物，都需要进行0-90度翻转，用于运输啊，吊装，保养之类的工作，在没有这种设

备前，都是用航吊，叉车，人工等，作业非常的不安全，效率也不高。有了这种设备呢，就可以高效，安全的完成

货物的90度翻转。这种90度钢卷翻转机呢，有两种动力模式，一种是链条动力，一种是液压动力，两种动力模式

都可以完成0-90度翻转。90度钢卷翻转机，是一种非常高效的辅助装置设备，0-90度的翻转可以是实现很多功能，

有的客户货物是模具，翻转90度，可以进行清洁，养护，在没有这种90度翻转机时，都是使用吊车，叉车进行翻转

非常的不安全，效率也不高。现在有了这种90度翻转机，就可以大大的增加翻转的效率和安全度。值得您选择。

      山东喜鹊包装机械有限公司由山东盛林雕塑集团、山东精腾机械、山东风神智能共同出资组建，占地约8000平

方米，拥有标准化办公楼和现代生产车间6200平方米，公司依托轻工业学院、冶金学院雄厚的技术基础，聘用机械

工程教授和***技师作指导。从设计、生产到检验全部***化，严格做到出厂的每一台设备用户买的放心、用的舒

心。公司研发部门成员拥有20年包装机械研发制造经验。

       公司现已通过CE认证和***质量认证，质量是我们的自尊心，定位是***设备供应商。

喜鹊包装机械始终秉持“成为一家值得客户信任，富有责任心，有担当的企业”的愿景，打造知名的“喜鹊包装机

械”品牌。秉承“品质优于价格”，喜鹊包装机械每年将销售额一定的收入用于研发，致力于将产品升级换代至世界

***水准。

       喜鹊包装是一个重视继承的公司，先后整理托盘缠绕包装机、在线式缠绕包装机、环体缠绕包装机、薄膜缠绕机

等客户在使用缠绕机过程中，出现的能用但不好用的问题及难点，并形成***正反馈机制，技术研发部门不断优化

和完善成熟设备，从而达到设备实用、好用、耐用的状态。

1、 FZ-20技术参数：

90度钢卷翻转机---翻转重量：≤20T

90度钢卷翻转机---翻转台面长度： 1800mm

90度钢卷翻转机---翻转台面宽度： 1800mm

90度钢卷翻转机---翻转速度：约80秒(单向)

90度钢卷翻转机---翻转角度：90度

90度钢卷翻转机---翻转传动方式：机械式传动

90度钢卷翻转机---翻转功率：3Kw

90度钢卷翻转机---电    源：AC 3￠380V/50Hz

90度钢卷翻转机---重    量：约5.5吨

2、关键零部件产地清单：

90度钢卷翻转机性能特点

3.1、平稳可靠。

3.2电磁制动电动机，翻转过程中遇到断电，机器会自动锁紧，停止转动，不会出现倒转情况。

3.2、可小于90度微调整产品翻转角度，有效防止产品倾倒。

3.3、多重限位保护，安全保障，装有机械限位装置，如出现电子控制均失灵的情况下，同样可以***机器和操作人员的安全。且该装置有超重限位功能

3.4、双排套筒滚子链及全部轴承，均选用国内知名专业厂家产品。

3.5、链轮机械传动，链条张紧两处均可调。

3.6、承重托辊机构均可根据实际使用地调整间距，***运转水平。

3.7、可将立卷翻成卧式，或将卧卷翻成立式，循环工作。

3.8、设计合理的传动机构箱，手动操作，循环式工作。

3.9、采用独立的控制柜，提高了操作性和维修性。操作箱与主机间采用5-10M线控操作。

90度钢卷翻转机是专业针对钢卷铝卷，纸卷等料卷设计研发的一直翻转设备，技术成熟，设计合理。

韩国浦项、天津浦项、武汉浦项、山西青云集团有限公司、山西莱特通用航空有限公司、山西太钢集团、宝钢集团、

重庆顺众钢带股份、南山集团、亚洲铝业、中铝瑞闽、江苏法尔胜、江苏鼎盛、无锡中彩、无锡锡兴、鞍钢鲅鱼圈、

昆钢、通钢集团热轧板带厂、江苏法尔胜、莱芜钢厂、山东泰钢、天津钢厂、天津大无缝钢管厂、四平冷轧厂、日照

钢铁控股集团有限公司、济南钢铁集团、上海汽车工业(集团)、北京汽车集团有限公司、***汽车集团、广州

汽车工业集团、中国重型汽车集团、长安汽车(集团)、奇瑞汽车有限公司、华晨汽车集团、安徽江淮汽车集团、马钢

集团、唐山钢铁集团、邯郸钢铁集团、承德钢铁集团、宣化钢铁集团、石家庄钢铁集团、衡水薄板公司、河北永洋钢

铁有限公司、河北远盛钢铁有限公司、河北兴华钢铁有限公司、沧州冀新冀丰钢铁有限公司、国丰钢铁集团公司、敬

业实业有限公司、前进钢铁集团、瑞丰钢铁集团 、贝氏体钢铁公司、胜宝钢铁公司、新利钢铁公司 、文丰钢铁公司

无责任条款（不包括以下供货）：

电力供给；所报价的设备为安装调试所需的卸载及就位；

就位设备时所需的当地劳力和协助；卸载用的吊车及铲车和如有需要的棚架；

设备测试期间所需用的翻转产品

喜鹊供货范围限定：所报价格仅包括所描述的供货范围（包装、运输工厂）

1、实物验收及供货范围：供货方***所有技术文件均已完好无缺损到货。到货后，供需双方进行核对设备规格，并检

查有无损坏情况。随机提供的技术文件：供方供货时同时提供设备操作说明书，控制电器图，产品合格证书，保修卡

所配工具箱及部分常用工具各一份。

2、设备验收：供方工程师在现场与需方一同对设备做***的验收调试；由需方选择符合设备包装规格范围内的产品进

行测试验收。验收后如果有异议，需方应在验收完毕后10天内向供方书面提出，供方在接到异议后，应及时负责确认后

完成补齐、修理、更换等补救措施，并承担因此而产生的人工及更换元器件的费用。
